El sistema de radiodifusión de datos conocido como RDS, acrónimo del inglés Radio Data System, es una técnica que permite añadir, de forma inaudible, información relacionada con los programas de radio en frecuencia modulada. Entre sus principales aplicaciones cabe destacar:

1. La sintonía automática del receptor a una red de emisoras seleccionada por el usuario, lo cual, le permite escuchar el mismo programa, por ejemplo Radio Clásica, durante un largo viaje por carretera, sin necesidad de sintonizar manualmente el receptor a otro centro emisor de la misma red, cuando la recepción pasa a ser deficiente al salir de la zona de servicio de un centro emisor determinado.

2. La presentación en la pantalla del receptor del nombre de la red de emisoras que está escuchando, por ejemplo Radio 1, y del tipo de programa que está recibiendo en ese momento: noticias, asuntos generales, deportes, música, variedades, religioso, etc.

3. La recepción automática de información relacionada con el tráfico. Cuando se selecciona esta característica se da prioridad a las noticias sobre el tráfico, de forma que el receptor conmutará, de forma automática, dentro de una misma red, a la emisora que emita información sobre el tráfico, y una vez terminada dicha información volverá a sintonizar, automáticamente, la emisora que previamente estaba seleccionada.

En Radio Nacional de España la información sobre el tráfico se emite por las redes de emisoras de Radio 1 y de Radio 5 "Todo Noticas" , programas a los que contribuyen, en determinadas franjas horarias, nuestras emisoras regionales y locales.

Radio Nacional de España viene utilizando el sistema RDS desde 1993, y actualmente tiene instalado dicho sistema en todos sus centros emisores en Frecuencia Modulada. El sistema RDS instalado por Radio Nacional de España emite la siguiente información:

Funciones de sintonización

Identificación de la red de emisoras
Nombre de la red de emisoras
Lista alternativa de frecuencias
Identificación de red con programas de tráfico
Tipo de programa
Información sobre otras redes de emisoras

Otras funciones

Identificación de información sobre el tráfico
Identificación para el descodificador
Conmutador música/palabra
Número relacionado con la fecha y hora de emisión de un programa determinado
Radiotexto
Canal transparente de datos
Aplicaciones internas
Fecha y hora
Radiobúsqueda
Canal de mensajes de tráfico codificado
Sistema de aviso de emergencia

La señal digital que contiene dicha información, se transmite con una velocidad de 1187.5 bit/s y modula una subportadora de 57 KHz, utilizando el método de modulación de amplitud con portadora suprimida, que se suma a la señal múltiplex estereofónica a la entrada del transmisor de frecuencia modulada.



... algo más sobre el RDS:


¿Qué es el RDS?

El RDS (Radio Data System) es un sistema desarrollado por la Unión Europea de Radiodifusión (EBU/UER), que permite añadir a una señal convencional en modulación de frecuencia -FM-, una información adicional mediante la inclusión de un canal que contiene datos.


Características principales del RDS

1. Sintonía automática en los receptores de FM-RDS
    2. Presentación de datos en la pantalla del receptor
        3. Recepción automática de anuncios de tráfico
            4. “Radio paging”
                5. Transmisión de otras aplicaciones: dGPS,TMC...

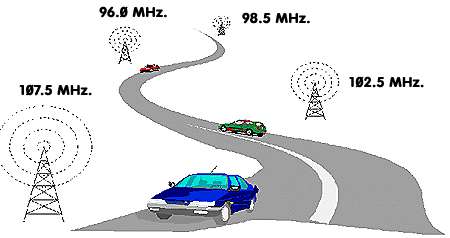

1.Sintonía automática en los receptores FM-RDS

Entre los datos incluidos en una señal FM-RDS, difundida desde un determinado Centro Emisor, se encuentran las frecuencias de los Centros Emisores próximos.

Las mismas componen la lista de FRECUENCIAS ALTERNATIVAS (AF).

Con esta información, los receptores de modo automático sintonizan la frecuencia que, transmitiendo el mismo programa, se recibe con mayor calidad.

 Sintonia Automatica
2. Presentación de datos en la pantalla del receptor

    Además de la frecuencia sintonizada, en los receptores de FM-RDS es posible visualizar:

    A) El nombre del programa (PS)

    Muestra el nombre que se utiliza para identificar la emisora, mediante un máximo de 8 caracteres alfanuméricos.

En el caso de Radio Clásica la información mostrada es:

    B) Tipo de programa

    Muchos receptores muestran el tipo de programa que está transmitiendo la emisora.

    Existe una clasificación de 31 tipos, desde noticias, deportes, música clásica hasta indicación de alarma.

    La mayoría de los receptores, permiten buscar las emisoras utilizando como filtro esta información.

    Para activar esta función en el receptor, se debe pulsar la tecla PTY

C) Fecha y hora

    Radio Nacional de España introduce con la señal de FM-RDS, la información de fecha y hora.

    La precisión de la hora presentada está comprendida entre +0,5 segundos.

D) Radio Texto

    Los receptores estacionarios disponen de una pantalla de presentación de datos que permite visualizar hasta 64 caracteres alfanuméricos.

    En Radio Clásica la información mostrada incluye entre otros datos:

    -Título de la obra
    -Autor
    -Sello discográfico de la versión emitida


3. Recepción automática de anuncios de tráfico


    Los receptores de FM-RDS incluyen la función de recepción automática de informaciones de tráfico.

    El radioyente puede preparar su receptor para dar prioridad a dicha información, activando la función “TA”.

    Así, con el receptor en “standby”, con el volumen bajo o escuchando el cassete, el receptor “saltará” a la emisora previamente sintonizada cuando ésta incluya en su programa un mensaje de tráfico.

    Además, si el receptor incorpora el sistema EON (“Enhanced Other Networks”), es posible recibir automáticamente los anuncios de tráfico de todos los programas de la misma cadena de emisoras.

4. “Radio paging”

    Es posible enviar mensajes a receptores especiales, denominados “buscapersonas”, mediante las emisiones de FM-RDS.

    Esta capacidad permite enviar mensajes no sólo a “buscapersonas”, sino a receptores de alarma, de control, a paneles de información en carretera, etc.

    RTVE utiliza esta opción con carácter interno entre más de 1.500 usuarios.



5. Transmisión de otras aplicaciones: dGPS,TMC

-dGPS  (GPS diferencial):

    El sistema de posicionamiento global (GPS) tiene unos errores inducidos que pueden ser corregidos si se referencian los datos respecto a un punto geográfico concreto.
    Esta corrección diferencial se transmite por RNE, a través de las emisiones de Radio Clásica y permite que la precisión de un emplazamiento, determinada mediante un receptor dGPS, se reduzca de los ± 100 m hasta valores inferiores a 5 m, dependiendo del tipo de receptor utilizado.

    RNE ha firmado un acuerdo con el Instituto Geográfico Nacional para establecer un servicio regular de dGPS con cobertura sobre toda España. Que recibe el nombre de Proyecto RECORD (Radiodifusión Española de Correcciones Diferenciales).




-EL SERVICIO ‘RDS-TMC’ EN RNE

    A finales del año 1.999, Radio Nacional Dirección General de Tráfico (proveedor difusión del servicio ‘RDS-TMC’.

    La información TMC está siendo utilizada por los navegadores que incorporan algunos fabricantes de automóviles. Con el fin de evaluar el sistema TMC en la zona ‘Serti’, hasta finales de Septiembre del año 1999 la D.G.T. enviaba las localizaciones de España, pero las codificaba utilizando la tabla de Francia (32). Esto se hizo sólo durante el periodo de evaluación, con el fin de evitar pérdida de datos en los primeros receptores ‘TMC’ que se utilizaron durante las pruebas.

    A partir del año 2000 aparecieron los primeros navegadores que permitían decodificar la información ‘TMC’ en cualquiera de los países de la CE. Un receptor TMC puede decodificar la información sólo cuando recibe las localizaciones TMC de la tabla o tablas que tenga cargada. El fabricante del navegador es quien decide el modo de cargar o actualizar las tablas de localizaciones: en fábrica por software, mediante un CD, mediante una tarjeta ‘Smart’, etc.

    Actualmente, el sistema TMC se transmite por la red de emisoras de RNE 3 (PI: E213) en toda España (Arts/Serti) utilizando los siguientes parámetros:

    AID: CD46 (Alert-C)
    LTN: 17 (E17 – Versión 1.6 )
    SID: 1
    AFI: 1
    M: 0
    Proveedor: DGT-SCT
    Modo: Multigrupo (Label 2)
    Redundancia: 2
    Tasa (8A): 2,4 grupos/seg.
    Tasa* (3A): 1 grupo/seg. (Variantes 0 y 1)
    * Notificación ‘AID-Error’ (ODA-Group type RDS EN 50067)



    Radio Nacional de España S.A.
    Prado del Rey, 11 de Marzo de 2005
